85942-12010 - Réparation du calculateur d'airbag

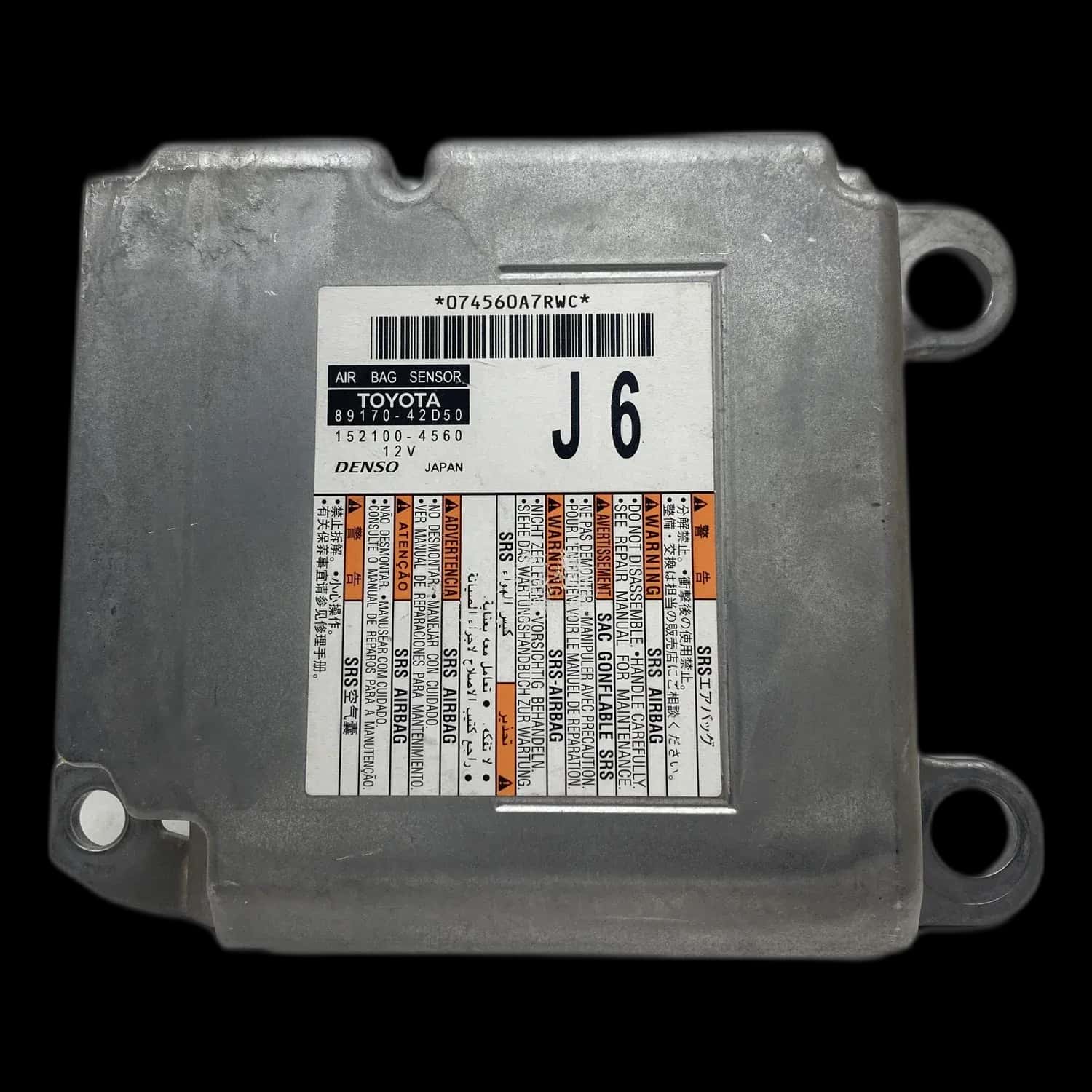

Welche Funktion hat das Airbag-Steuergerät im Toyota Corolla E150?

Das Airbag-Steuergerät im Toyota Corolla E150 ist die zentrale Steuereinheit des passiven Sicherheitssystems. Es analysiert permanent die Daten von Beschleunigungs- und Drehratensensoren, um im Falle eines Unfalls millisekundenschnell die Airbags und Gurtstraffer auszulösen und so die Insassen zu schützen.

Obwohl diese Reparaturdienstleistung unter der Teilenummer 85942-12010 geführt wird, die laut Teilekatalogen einem Scheinwerferrelais zugeordnet ist, bezieht sich der Service auf die Instandsetzung des eigentlichen Airbag-Steuergeräts im Toyota Corolla E150. Echte Toyota Airbag-Steuergeräte tragen typischerweise Teilenummern im Format 89170-xxxxx. Diese Shop-interne Zuordnung dient der einfachen Auffindbarkeit für Besitzer dieses Fahrzeugmodells.

Die Hauptaufgabe des Geräts ist die Überwachung aller Komponenten des Rückhaltesystems. Es stellt sicher, dass alle Zündkreise, Sensoren und Aktuatoren betriebsbereit sind und speichert im Fehlerfall einen entsprechenden Code, der die Airbag-Warnleuchte im Cockpit aktiviert.

Warum fällt das Airbag-Steuergerät im Toyota Corolla E150 aus?

Die häufigste Ursache für einen Ausfall ist die Speicherung von Crash-Daten nach einer Airbag-Auslösung. Weitere Gründe sind interne Hardware-Defekte auf der Platine, wie fehlerhafte Lötstellen oder defekte elektronische Bauteile, sowie Kommunikationsfehler, die einen Totalausfall verursachen können.

Nach einem Unfall, bei dem Airbags oder Gurtstraffer ausgelöst wurden, speichert das Steuergerät unlöschbar sogenannte Crash-Daten. Diese permanente Sperre ist eine Sicherheitsmaßnahme des Herstellers und macht eine professionelle Instandsetzung des Datensatzes im Speicherbaustein (EEPROM/Flash) erforderlich.

Elektronische Defekte sind eine weitere häufige Ursache. Durch thermische Belastung und Vibrationen können über die Jahre Mikrorisse an Lötstellen (insbesondere bei BGA- und SMD-Bauteilen) entstehen. Auch einzelne Komponenten wie Spannungsregler, Treiber-ICs für die Zündkreise oder Schutzdioden können ausfallen und zu einem internen Steuergerätefehler führen.

In manchen Fällen kommt es zu einem Totalausfall der Kommunikation. Das Steuergerät ist dann über die OBD-Schnittstelle nicht mehr ansprechbar, was meist auf einen schwerwiegenden Defekt an der internen Stromversorgung oder den Kommunikationsprozessoren der Platine hindeutet.

Woran erkennt man einen Defekt am Airbag-Steuergerät?

Ein Defekt am Airbag-Steuergerät des Toyota Corolla E150 äußert sich primär durch eine permanent leuchtende oder sporadisch aufleuchtende Airbag-Kontrollleuchte. Weitere sichere Anzeichen sind im Fehlerspeicher hinterlegte Einträge wie "Steuergerät defekt" oder die Unmöglichkeit, mit einem Diagnosegerät auf das Steuergerät zuzugreifen.

Das eindeutigste Symptom ist die aktive Airbag-Warnleuchte im Kombiinstrument. Speziell beim Corolla E150 kann es vorkommen, dass die Leuchte erst etwa 30 Sekunden nach dem Motorstart dauerhaft aufleuchtet, was auf einen spezifischen internen Selbsttestfehler hindeutet.

Beim Auslesen des Fehlerspeichers mit einem geeigneten Diagnosegerät werden oft spezifische Fehlercodes angezeigt. Typische Einträge sind "Keine Kommunikation mit Airbagsteuergerät" oder "Interner Steuergerätefehler", die direkt auf ein Problem im Gerät selbst verweisen.

Wenn nach einem Unfall Crash-Daten gespeichert sind, lässt sich der Fehler nicht mehr mit herkömmlichen Werkstatt-Testern löschen. Das System meldet den Fehler permanent, und das gesamte Rückhaltesystem bleibt aus Sicherheitsgründen deaktiviert, bis das Steuergerät professionell instand gesetzt wird.

In welchen Fahrzeugen wird dieses Airbag-Steuergerät repariert?

Dieser Reparaturservice ist spezifisch auf das Airbag-Steuergerät ausgelegt, das in der Fahrzeuggeneration des Toyota Corolla E150 verbaut ist. Die Reparatur deckt die Modelle ab, die im Produktionszeitraum von etwa 2006 bis 2013 hergestellt wurden, unabhängig von der spezifischen Motorisierung oder Ausstattungsvariante.

Bei Airbag24 ist die Reparatur des Airbag-Steuergeräts für folgendes Modell verfügbar:

Toyota Corolla E150 (Baujahre 2006-2013)

Wie wird das Steuergerät professionell repariert?

Die professionelle Reparatur umfasst einen mehrstufigen Prozess. Nach einer Eingangsprüfung werden die gespeicherten Crash-Daten auf Chipebene zurückgesetzt oder interne Hardware-Defekte auf Bauteilebene behoben. Ein abschließender Funktionstest auf einem speziellen Prüfstand garantiert die volle Funktionsfähigkeit des Geräts.

Nach der Einsendung an Airbag24 durchläuft jedes Steuergerät eine detaillierte Diagnose. Zuerst erfolgt eine Sichtprüfung auf äußere Schäden wie Korrosion oder Feuchtigkeit. Anschließend wird das Gerät elektrisch geprüft, um den genauen Fehler – ob Datensperre oder Hardware-Defekt – zu lokalisieren.

Die eigentliche Instandsetzung erfolgt auf Baugruppenebene. Spezialisierte Techniker greifen direkt auf die Speicherbausteine zu, um Crash-Daten zu löschen und die Originalkonfiguration wiederherzustellen. Bei Hardware-Defekten werden fehlerhafte Komponenten wie Spannungsregler, Prozessoren oder Lötstellen fachmännisch ersetzt bzw. nachgelötet.

Abschließend wird jedes reparierte Steuergerät an einem Simulator getestet. Dieser Prüfstand simuliert den Einbau im Fahrzeug und überprüft alle Zündkreise sowie die Kommunikation. Nur wenn das Gerät fehlerfrei arbeitet, wird es für den Rückversand freigegeben. Auf jede Reparatur wird eine Gewährleistung von 12 Monaten gewährt.

Welche Versandoptionen gibt es?

Für eine unkomplizierte Abwicklung können Sie Ihr defektes Steuergerät kostenfrei an Airbag24 senden oder es persönlich abgeben. Optional steht eine bequeme UPS-Abholung von Ihrem Wunschort zur Verfügung. Für den Rückversand stehen Ihnen kostenfreier UPS Standardversand, Express-Optionen sowie Nachnahme zur Auswahl.

Für den Hinversand haben Sie die Wahl: Sie können das Paket entweder selbst kostenfrei einsenden oder es nach Absprache persönlich vorbeibringen. Alternativ kann eine UPS-Abholung beauftragt werden, bei der das Paket direkt bei Ihnen zu Hause oder in der Werkstatt abgeholt wird.

Der Rückversand des reparierten Steuergeräts erfolgt standardmäßig kostenlos per UPS Standardversand (1-3 Werktage). Soll es schneller gehen, stehen Ihnen UPS Expressversand (1-2 Werktage) sowie beide Optionen auch mit Nachnahme zur Verfügung. Eine persönliche Abholung des reparierten Geräts ist ebenfalls möglich.
